製作実績

ごく一部の製作実績を紹介致します。

撹拌機・MEDECH_BEAG（ビーグ）

撹拌機・MEDECH_BEAG（ビーグ）の情報は
MEDECH_BEAG
（画像クリックでサイトに移動します）

画像検査・搬送機

寸法 ：D1,200mm×W1,300mm×H1,650mm（上部モニタ除く）
Ｘ軸ストローク ：104mm（Ｐ＆Ｐ部）
Ｚ軸ストローク ：55mm（Ｐ＆Ｐ部）
Ｙ軸ストローク ：710mm（トレイローダー部）

画像検査・搬送機

コネクタ組立機

寸法　　　　：W3,850mm×D700mm×H1,670mm（ﾘｰﾙｽﾀﾝﾄﾞ中心まで）
タクトタイム：５秒／個以下
電源　　　　：AC200V　三相　50Hz / 60Hz
空気圧　　　：０．４ＭＰａ以上
シーケンサ　：三菱

コネクタ組立機

端子組付機

　複数のコネクタ端子を整列後、成型機に送り込む装置です。
　パーツフィーダーにて送られた端子をインデックステーブル上の治具に載せ、ロボットにて移載します。
　また、成型後のワークを払い出し、次工程に送ります。

寸法　　　　　：D1,930mm×W2,350mm×H2,000mm（表示灯除く）
タクトタイム　：25.0sec / サイクル
重量　　　　　：約1,300kg

端子組付機

ローラー加工機給配装置

　パレットに載せたワーク（ローラー）をコロコンベアにてストックし、３軸ローダーにて加工機へ送り、 また加工後ワークを取出してパレットに載せコロコンベアにてＵターンして返す装置です。

寸法１　　　：L1,550mm×W1,350mm×H1,330mm（C/Vストッカー）
寸法２　　　：L2,552mm×W871mm×H785mm（３軸ローダー）
タクト　　　　：60sec／個
ストック量　：６段（１０本／パレット）
動力源　　　：AC 200V 三相／50Hz

ローラー加工機給配装置

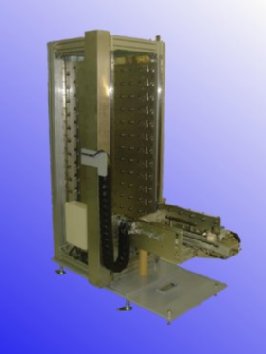

パレットストッカー

　パレットに載せたワークを段積にし、自動でパレットを引出し、昇降させ、定位置にて他装置ロボットでワークを取り出すユニットです。

寸法　　　　　　　：D1,509mm×W782mm×H1,791mm
段数　　　　　　　：14段
Ｚ軸ストローク　：1,300mm
投入口巾　　　　：402mm

パレットストッカー

簡易デバイスハンドラー

　本装置は、ラックより供給されたボードに、スティックから供給されたデバイスを自動挿入・抜取する装置です。

寸法　　　　　　　：D1,100mm×W2,000mm×H1,850mm
サイクルタイム　：2.0sec / ヶ
電源電圧　　　　：三相 AC210V 60Hz 30A
制御電源　　　　：DC24V 10A
シーケンサ　　　：Q06HCPU-A
エアー　　　　　　：0.4MPa

簡易デバイスハンドラー

Ｚ軸ユニット

　真空チャンバー内の基板を昇降させるユニットです。中央及び、外側４ヶ所それぞれ別駆動にて制御させます。

寸法　　　　　　　　：D760mm×W720mm×H683mm
Ｚ１軸ストローク　：85mm（搭載重量60kgf・昇降速度17.4mm/sec）
Ｚ２軸ストローク　：97mm（搭載重量50kgf・昇降速度16.5mm/sec）
全体重量　　　　　：約195kgf

Ｚ軸ユニット

１６軸ステージ

寸法　　　　　　：D2,606mm×W2,460mm×H1,237mm
Ｘ軸ストローク　：650mm
Ｙ軸ストローク　：500mm
Ｚ軸ストローク　：500mm

１６軸ステージ

ＡＣサーボプレス

　本装置は、オペレーターによりセットされたフレームを自動でピッチ送りして金型に供給し、ゲートカット・リードカット、又は、ゲートカット・リードカットフォーミングをサーボプレスにて行い、個片となった８×２列のデバイスをスリーブ（２本）に収納する半自動装置です。

寸法　　　　　　　：D900mm×W1,300mm×H1,893mm
サイクルタイム　：5秒／ショット
プレス荷重　　　：MAX 30kN
ラムストローク　：MAX 100 mm
ラム速度　　　　　：MAX 50 mm/sec
モーター出力　　：1500W / 三相 200V
エンコーダ　　　　：2500 p/r インクリメンタル

ＡＣサーボプレス

自動矢印規制装置

　本装置は、チェーン脱着などで高速道路の車線を規制する場合、中央分離帯にあらかじめ矢印の表示を据え付け、必要なときに横に倒れドライバーに注意を喚起するとともに、作業者の安全を守る為のものです。

自動矢印規制装置
